电阻式电磁液位计的工作原理

电阻式电磁液位计提供连续线性输出信号，此信号可以利用适当的仪器显示储罐内的液位。

此液位计包含一组簧片开关；其间距（开关之间的距离）为10mm或20mm，各簧片开关都与一个电阻器相连。

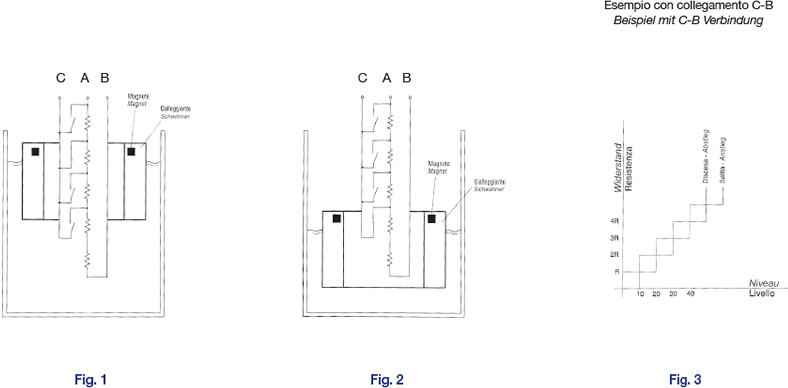

浮子上的磁铁可以一一关闭连杆内的簧片开关，并连接到电阻器链中的一个已知点（见图1和图2）。

此液位计的输出端电阻（Rtot）可以通过以下公式计算出来：
Rtot = Rp x P
Rp = 单一间距电阻
P = 间距数量
（参见图3）

此Rtot值可能随着液位的升高而增加（C-A连接）或降低（C-B）。
触点完全绝缘指这些液位计也可以用于导电流体。
Rp值是由我们的工程师根据客户的规格和传感器的长度计算得出的。
